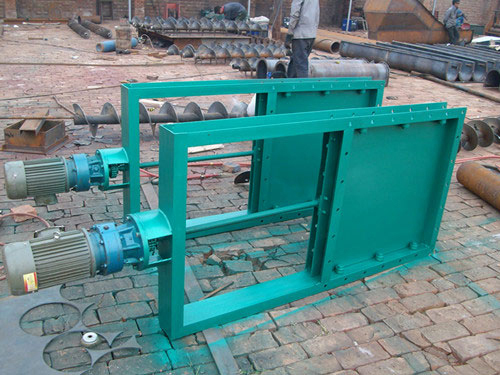

电动插板阀

电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做脱离和相吻合的动作。

插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有   构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

参数：

公称通径范围：DN50-DN500

公称压力范围：1.0MPa-1.6MPa

材质：铸钢、不锈钢

闸板材质：2Cr13、201、304、316、316L

连接形式：对夹式

阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶

堆焊2Cr13、硬质合金

填料密封：石墨盘根，四氟盘根
